一、概述

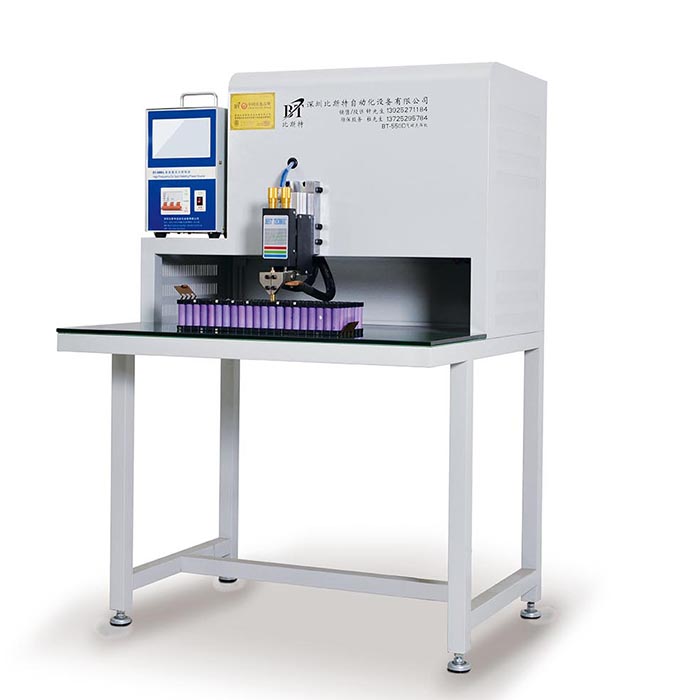

BT-550D-60精密氣動點焊機是我公司最新推出高水平點焊機，是根據目前國外最先進點焊機的原理而設計的。采用微電腦單片機控制和電源補償技術，主要具有以下幾大特點：
1、外形美觀、輕巧。
2、焊點美觀，火花小，無發黑，且焊接電流穩定，焊點大小均勻。
3、完全克服鋰電池點焊后出現低壓和出水現象，是您生產組裝電池的理想設備。
4、由于該機采用微電腦單片機控制，可以實現單脈沖、雙脈沖及多脈沖焊接。
5、各項參數微電腦化，采用LCD液晶顯示，鍵面式調節，準確、直觀、方便。
6、BT-550D-60具有對位準確，適合小帽電芯的焊接，合格率高等特點。
7、兩焊針的壓力獨立調節，且調節方便，確保焊接壓力穩定可靠。
二、主要技術參數
1、電源：AC 220V±10% 50Hz±5%Hz 2KW
2、氣源：0.4-0.8Mpa 無水無雜質
3、輸出最大功率： 16KVA
4、焊接電流：00-99
5、整機重量：48KG
6、外形尺寸：800L×900W×1280H（單位：mm）
7、適用范圍：適用于鍍鎳鋼帶0.03mm~0.3mm的多種焊接片（0.15-0.3建議開導流槽）。
適用于純鎳帶0.03mm~0.2mm的多種焊接片,（0.15-0.2建議開導流槽）
凸點鎳片0.25mm-0.35
三、BT-550D-90使用說明及操作步驟
1、電源開關：押入電源開關，采用復位式按鈕，往里按時電流接通，再按一次復出電源切斷。
2、確認已接好氣源
3、工作指示：打開電源時，LCD顯示器。
4、預焊電流（BI）：是指第一個脈沖的高度，其設定大小為0-99，通常選擇15左右試機，其大小調節應根據實際焊接電流大小而定，一般來說，焊接電流大，預焊電流相應地加大。
5、焊接時間（WT）：是指第二個脈沖的寬度，總時長為1-9mS，根據具體焊接效果選擇焊接時間，通常選擇1-2mS。
6、焊接電流（WI）：是指第二個脈沖的高度，其設定范圍為0-99,通常選擇20左右試機，其大小調節應根據實際焊接效果而定。
7、設置好初步點焊參數后，放入被焊物，踩腳踏開關一次，氣缸下降，當焊針接觸到被焊物，焊頭內光電開關打開，進行一次焊接輸出，焊好后取出，測試焊接拉力，檢查焊接效果，并適當調節焊接參數，使效果達到最佳
8、切換（Switch）：指切換到廠家設置模式，需調整時聯系廠家。
9、清零（Clear）：清除原來的焊接次數計數，每焊接一次，自動計數一次
10、保險絲座：30A保險絲分別在電器箱左下角。
11、焊接開關：在機頭內，兩面開關為串聯連接。
12、焊接壓力調整旋鈕：調節壓力大小，按順時針方向旋轉壓力增大，反之則減小。
13、機頭滑動體。
14、焊針。
15、焊針寬度調整螺絲。
16、焊針高度調整螺絲。
17、拉桿。
18、焊接物放置臺。
19、放置臺高度調整螺絲。
20、置物臺高度定位螺絲。
四、保修承諾
1、公司的設備自出廠之日起保修二年，期間正常使用發生故障由我公司負責維修。
